Funcionamiento
básico, la pistola de pintado

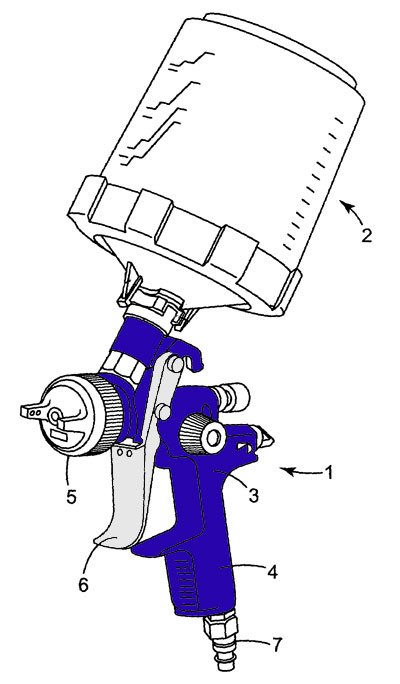

La
pistola 1 comprende un cuerpo 3, una empuñadura
4, que se extiende hacia abajo desde el extremo
posterior del cuerpo, y una boquilla de pulverización
5 de la parte delantera del cuerpo. La pistola
1 funciona a través de un gatillo 6 que
va montado en el cuerpo de la pistola.
En
uso, la pistola 1 está conectada a través
de un conector 7 en el extremo inferior del
cuerpo 3 a una fuente de aire comprimido (no
se muestra) y el depósito 2 contiene
líquido (por ejemplo, pinturas, aparejos,
barnices, etc.),
El aire comprimido se entrega a través
de la pistola a la boquilla 5 cuando el usuario
tira del gatillo 6 la pintura se entrega por
gravedad desde el deposito 2 a la boquilla 5.
Como resultado de ello, la pintura es pulverizada
a la salida de la boquilla 5.
.
